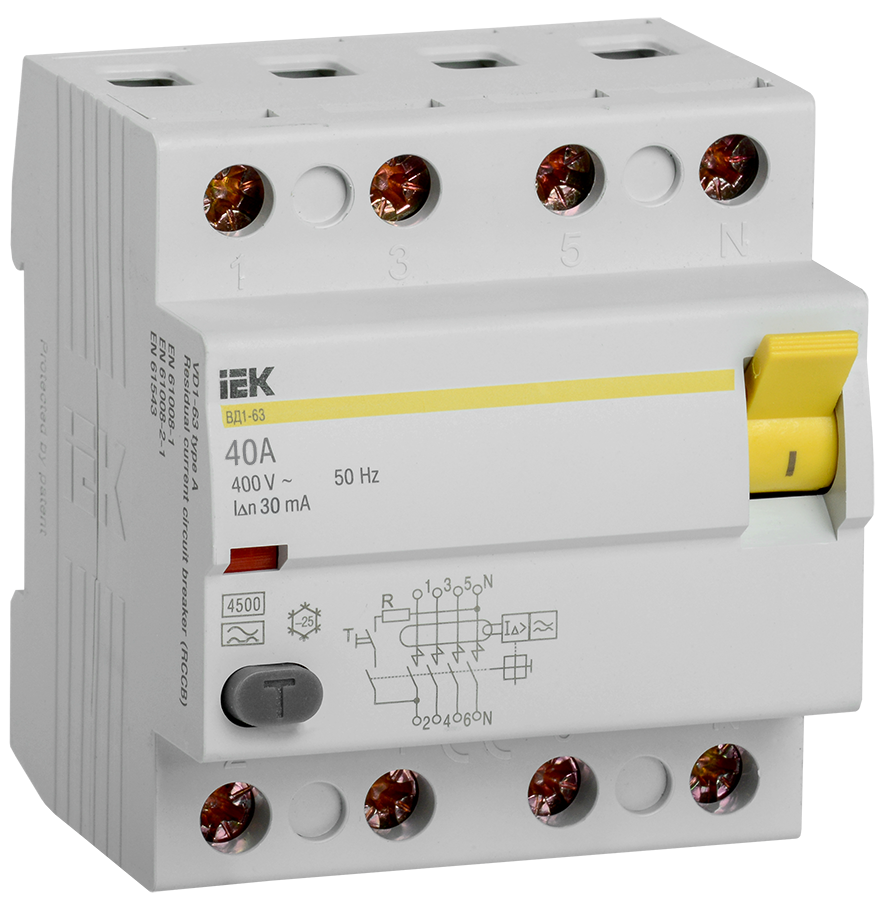

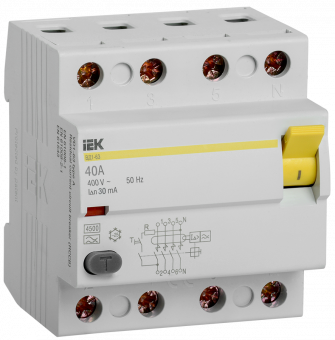

УЗО 4P 40А 30мА тип AC

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания". Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц. Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек. Высокая электрическая износостойкость - не менее 4000 включений. Номинальный условный ток короткого замыкания 4500А. Серебросодержащие напайки на контактах. Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА). Индикатор положения контактов. Расширенный диапазон рабочих температур от -25°С до +40°С. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения. Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения. Нагрузку можно подключать как к верхним, так и к нижним зажимам. Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении). Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети. Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Технические характеристики

Количество полюсов:	4
Номинальный ток:	40 А
Номинальное рабочее напряжение:	400 В
Тип тока утечки:	A
Номин откл диф ток:	30 мА
Условный номин диф ток КЗ:	4,5 кА
Номин импульсное выдерживаемое напряжение:	6 кВ
Степень защиты - IP:	IP20
Тип монтажа:	На DIN-рейку
Частота:	50 Гц
Номин ток утечки:	0,03 А
откл способность при коротком замыкании-Icw:	4,5 кА
Импульсная прочность:	0,25 кА
Макс сечение входящего кабеля:	50 мм²
Монтажная глубина - ниши:	74 мм
Условный номин ток короткого замыкания Iq:	4,5 кА
Номин ток:	40 А
Номин раб напряжение:	400 В
Ширина по количеству модульных расстояний:	4

Эксплуатационные параметры

Срок службы, Лет:	15
Гарантийный срок, Лет:	10
